EFHW QRP anténa na portable aktivity typu SOTA nebo WWFF

Antén vhodných na portable pro KV je několik typů. Začíná to magnetickou anténou na auto, pokračuje anténama co mají dole velikou cívku a pokračují teleskopem nahoru, pak je tady dipól a z těch nejběžnějších ještě EFHW (End Fed Half Wave). Já jsem si postupem času a testováním a diskusí s přáteli zvolil nakonec EFHW pro nejlepší poměr "postavení/výkon". Nejlepší ze všeho je asi čistej dipól, jenže ten se musí uchytit dvěma koncema a uprostřed mít koax, a to se mě nějak úplně na portable nehodí, přijde mě to složité hledat takové místo kde to půjde pověsit a kde si k tomu půjde sednout. Nechci nosit 2x 100m provazu a 20m koaxu. Takže jsem nakonec jako nejlepší variantu pro mě zvolil anténu typu EFHW (End Fed Half Wave), tedy anténu která se skládá z balunu na jednom konci, pak kusu drátu a nakonec izolátor - případně nastaveno cívkou a dalším kusem drátu pro nižší frekvence.

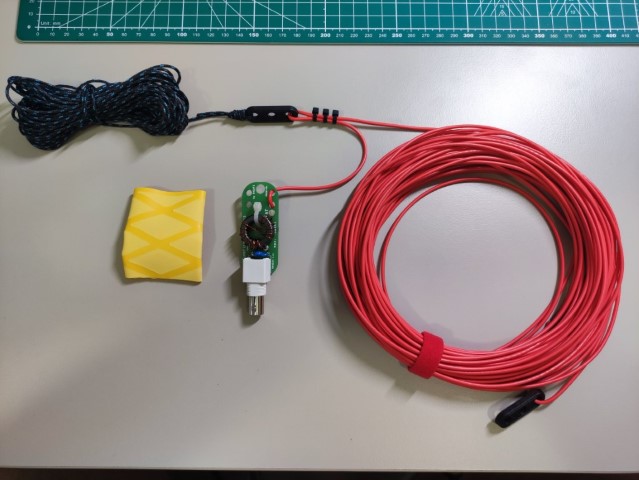

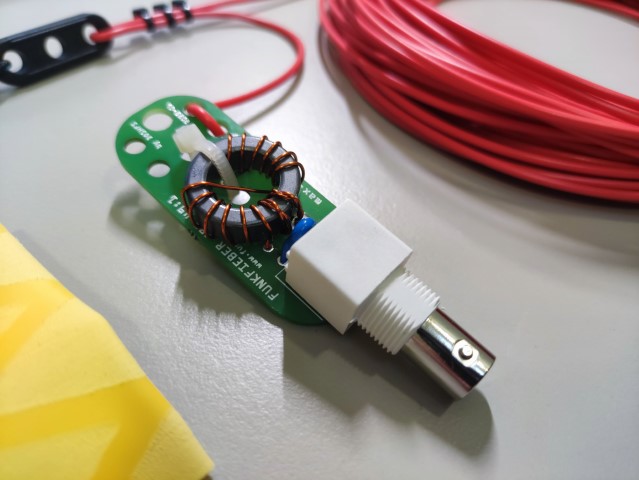

Balun se dá samozřejmě umotat doma, stačí kus drátu, k tomu vhodné jádro, já jsem narazil na internetu na projekt německého radioamatéra DO1HFS a objednal jsem jeho QRP balun 49:1 jako kompletní kit na sestavení, konkrétně se jednalo o tento výrobek https://www.funkfieber.com/QRP-1zu49-Balun.html. K tomu jsem připevnil klasický elektrikářský drát "0.75" červené barvy (aby to bylo vidět v trávě hlavně) a celé jsem to zkompletoval a naladil pomocí NanoVNA H4. Anténa ladí v pásmu 40m, 20m a 10m. V zásadě ji ale používám pouze v pásmech 40m a 20m, jinde moc ne.

Poznámka 30.4.2024: nově při stavbě této antény používám QRP UniBalun od DG1JAN, viz. odkaz na gitHubu: https://github.com/DG1JAN/UniBalun.

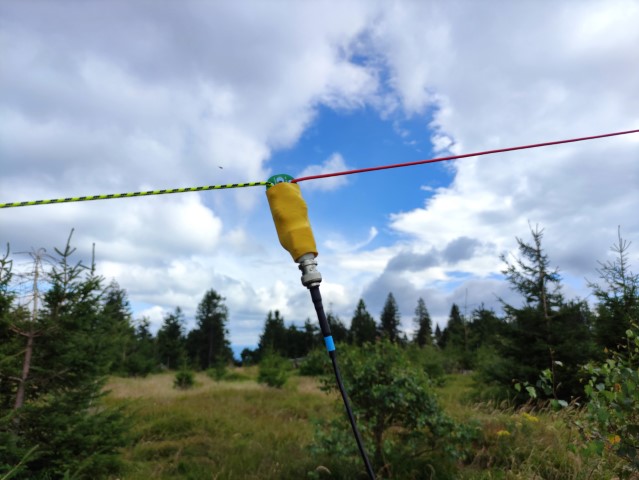

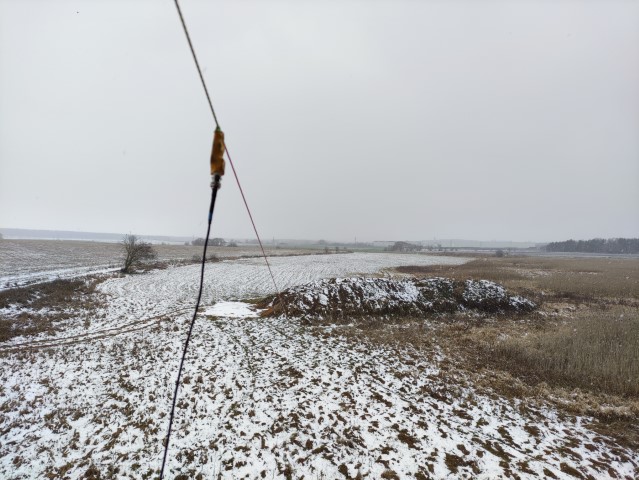

Anténu EFHW používám s moji radiostanicí Xiegu X6100, maximální výstupní výkon radiostanice je 10W s externí baterií, výše zmíněný kit od DO1HFS je tedy plně dostačující stejně tak průřez drátu. Na balunu mám napevno připevněný provázek 5m (Mastrant), tento konec vážu někde "u sebe", buď dám do země kolík stanový a na něj tento provázek a nebo např. omotám kolem stromu. NA konec drátové antény, tedy ten konec, který většinou míří vzhůru (na strom, na dům do okna, na skálu atd.) navazuji 100m lano Mastrant, které ale před tím pomocí 4 kusů velkých železných podložek vyhodím na požadované místo, pak navážu konec antény a vytáhnu jej co nejvýše to jde. Anténu pak napnu, připojím 5m koaxiálního kabelu s BNC konektory a vysílám. Jednoduché na montáž i demontáž. Anténa ale může být i jako např. invertované V, nebo do L atd. více viz. obrázek níže.

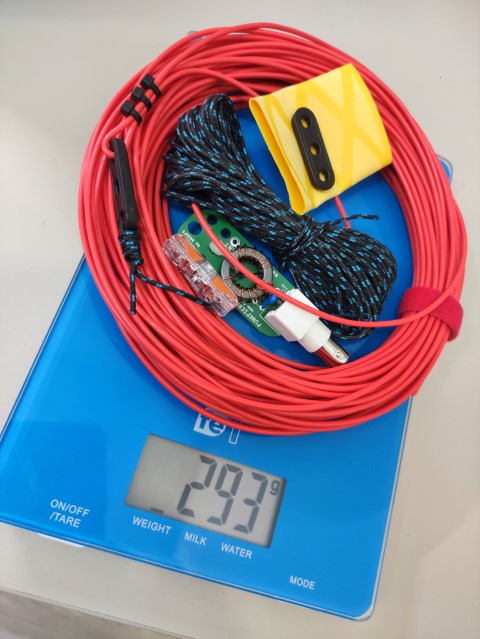

Můj setup antény váží cca 300g. K němu potřebuji zmiňované 100m klubko lana Mastrant (2mm), čtyři veliké železné podložky na nahazování, 5 koaxiálního kabelu s BNC konektory na obou stranách. To je co se anténní techniky týká vše.

Uvedená konstrukce antény může být opatřena cívkou 110uH na konci a dalším cca 2.5 drátu, pak taková anténa je schopná pracovat navíc i v pásmu 80m. Naopak se také dá mnou použitých 20.5m drátu zkrátit a vložit cívku 35uH a udělat si cca 12m anténu pro pásma 40m, 20m a 10m - ale je to už celkem kompromis co se týče efektivnosti (rpsotě to na té 40tce už není tak dobré, ale stále použitelné).

Při výrobě jsem se inspiroval tady: https://www.hfkits.nl/beschrijving-aanpassingstrafo-voor-250-watt-end-fed-antennes/

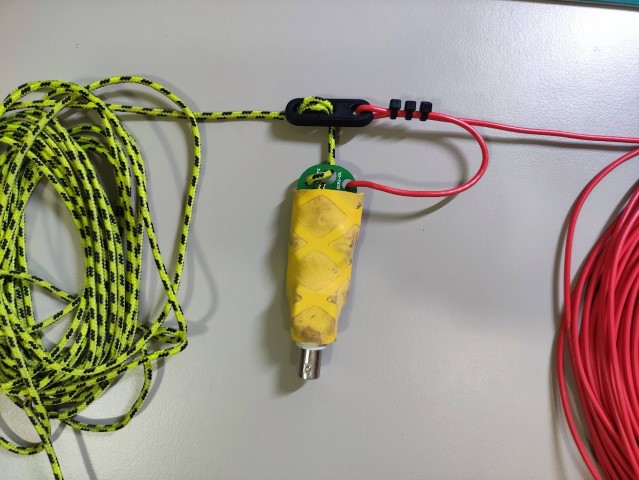

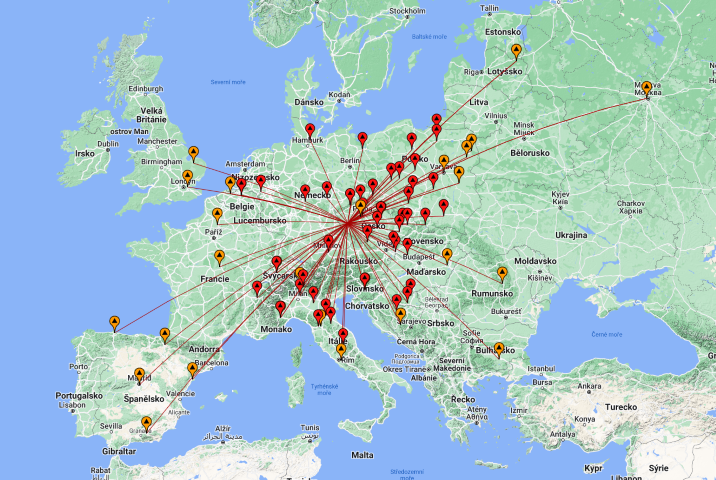

Systém uchycení balunu / drátu / lana mám ještě v úmyslu předělat, aby bylo jednodušší měnit drát. Více už napoví obrázky (na posledním obrázku je pavouk QSO z jedné aktivace OKFF s popsanou anténou EFHW).

Michal OK1SIM
