Konečně stálá anténa na KV

Bojuju. Stále s něčím bojuju. Na zahradě, která má rozlohu cca 250m2 buduju HAM shack. Je to boj, ale konečně se mě podařilo vyřešit anténu na KV, samozřejmě to není ideál, ale lépe to aktuálně neumím.

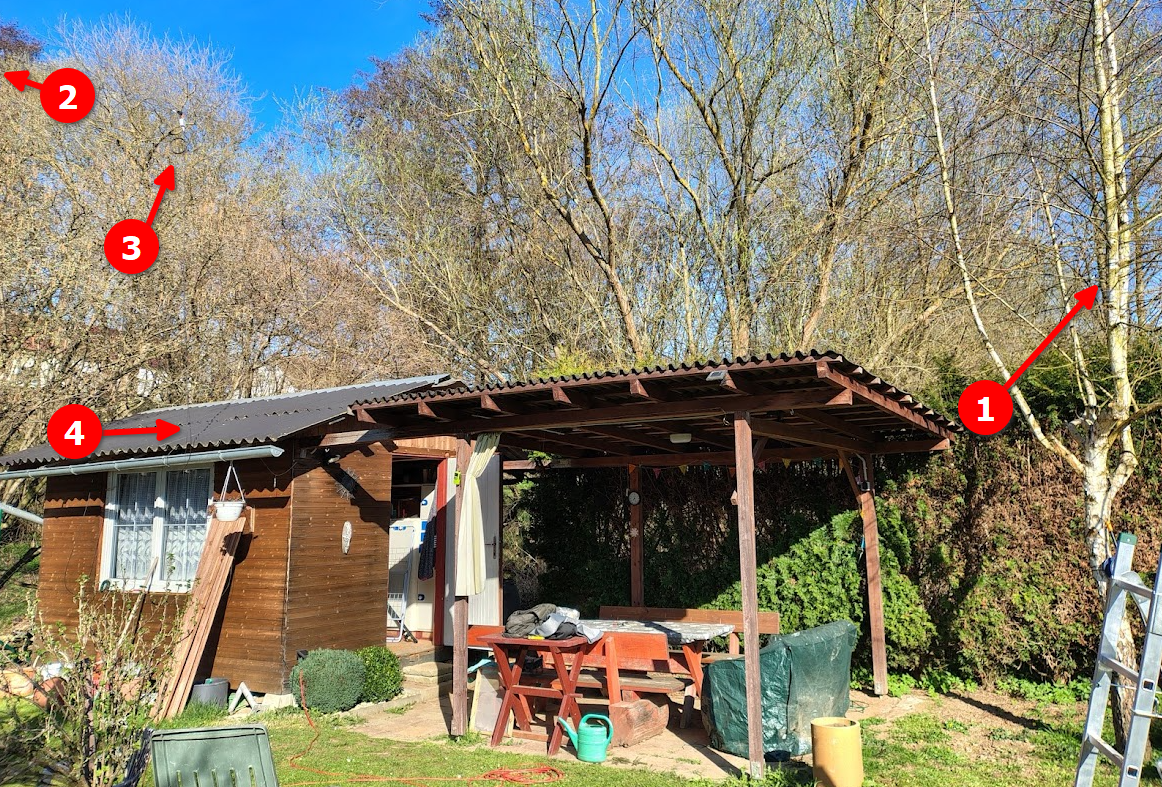

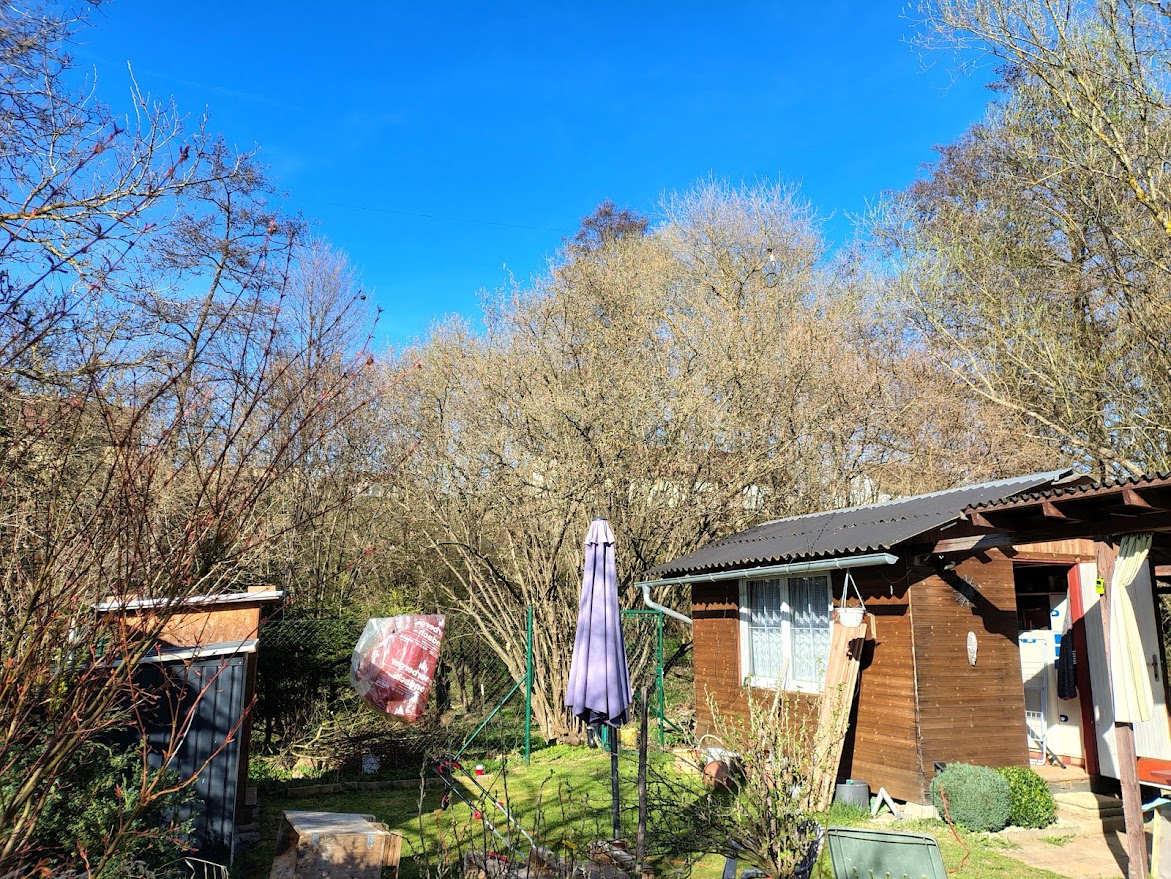

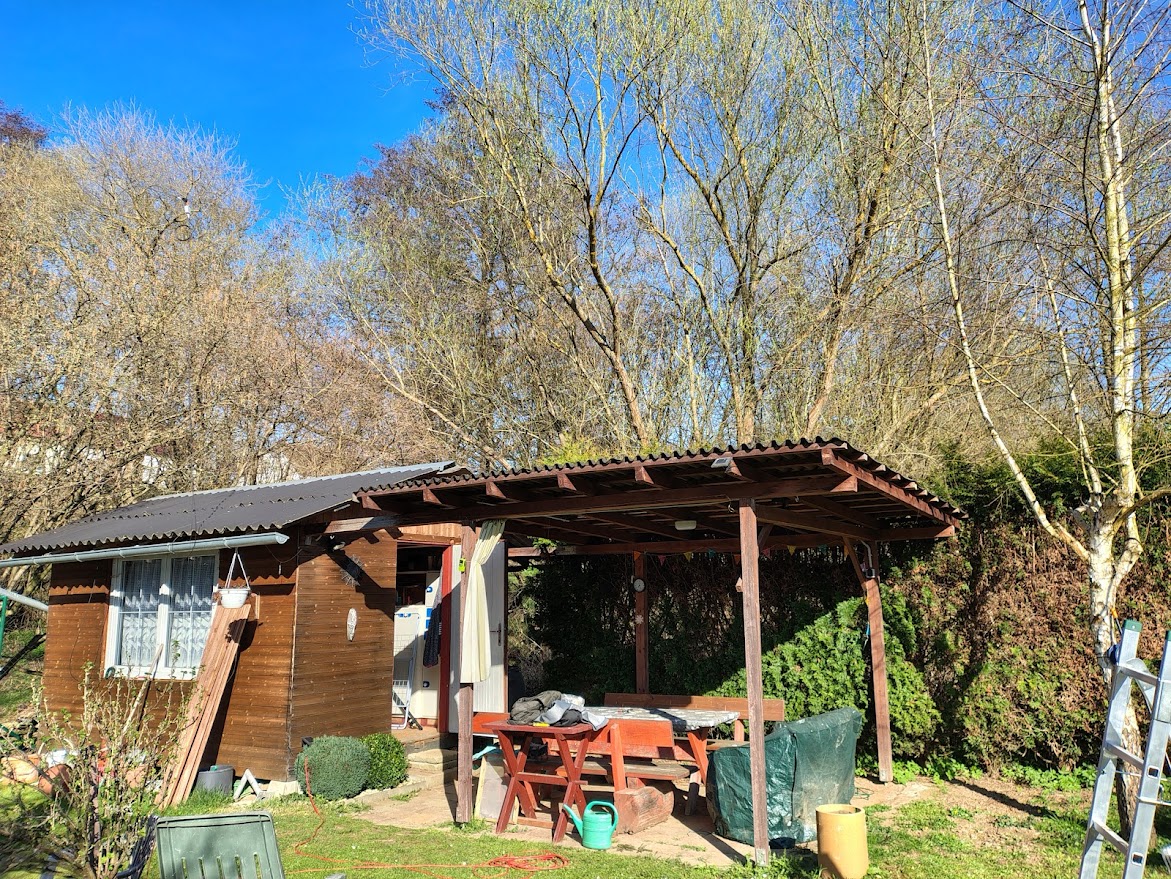

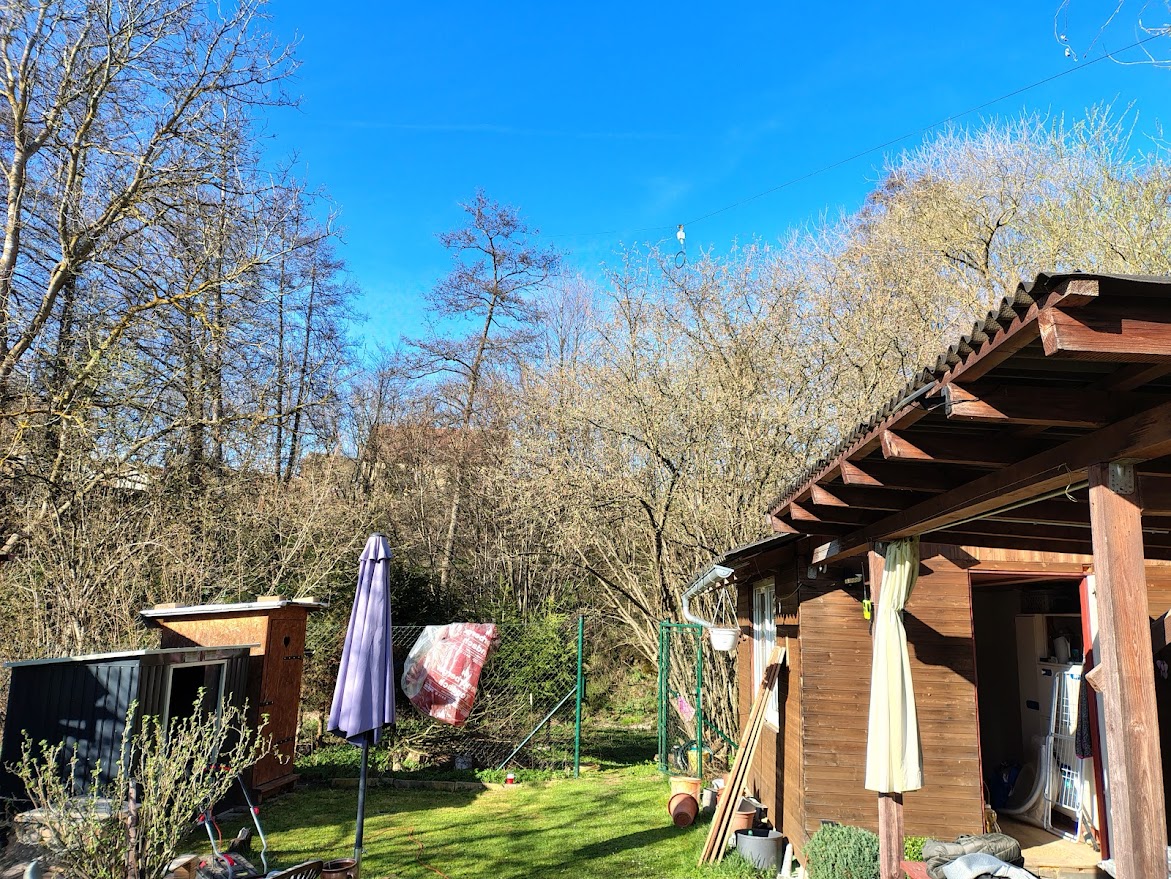

Protože jsem vyrostl (chápej radioamatérsky) ve světě QRP a PORTABLE, tak mojí nejoblíbenější anténou je EFHW. Balun 49:1 a k tomu 20 metrů drátu přibližně. A protože mám na zahradě omezené místo (nechci nikterak ohrožovat sousedy) tak jsem vužil jeden strom u řeky a na něj (s pomocí Martina OK1MDX) se podařilo nahodit Mastrant 3mm s kladkou. Do kladky se protáhl další Mastrant 3mm a je to, měl jsem jedno místo. Vedle pergoly mám menší břízku, tam se dal další Mastrant s kladkou, a mám druhé místo. No a mezi ně se vejde zhruba 30m něčeho. ideálně bych potřeboval 40m, ale to prostě teď nemám. Takže jsem tam dal 20 metrů (a asi 30cm) drátu a k němu balun 49:1 s jádrem 140 - celé se to hodilo na koncích do izolátorů. Super, ale zlobilo to.

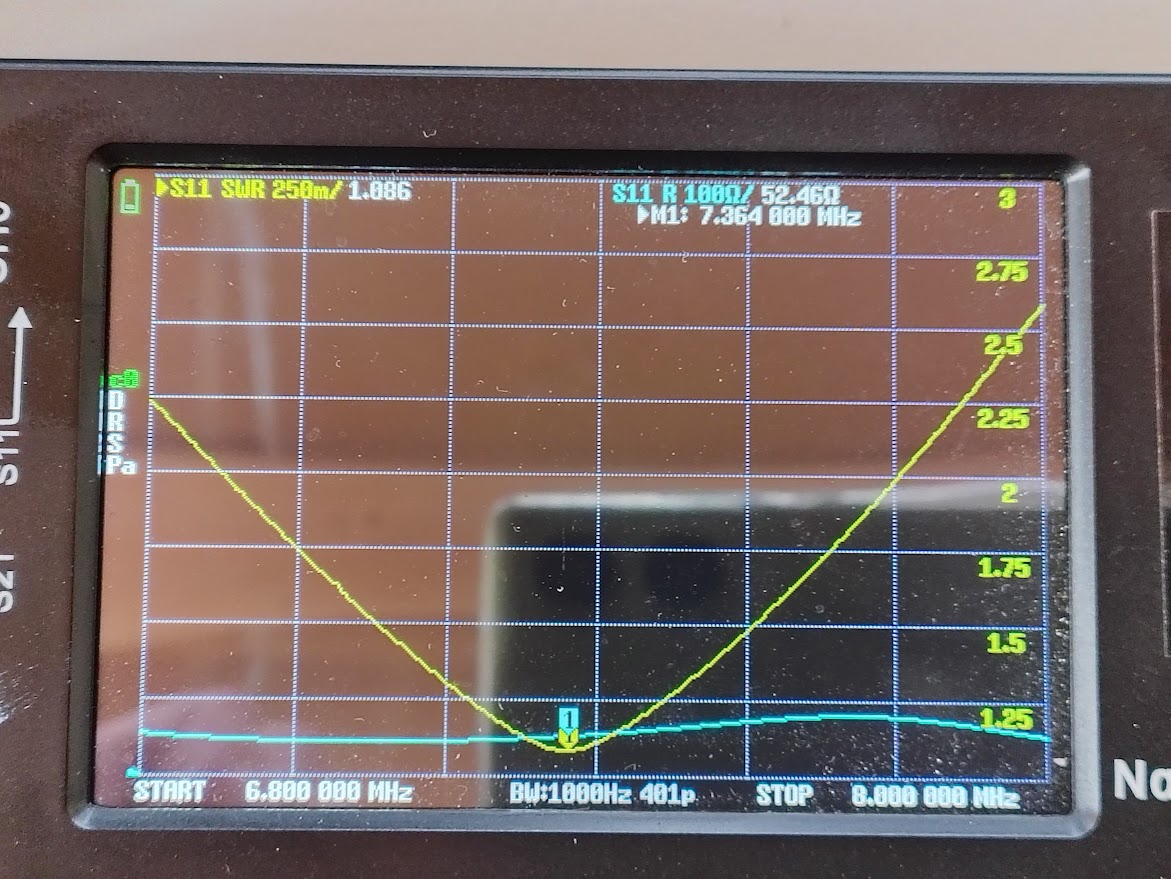

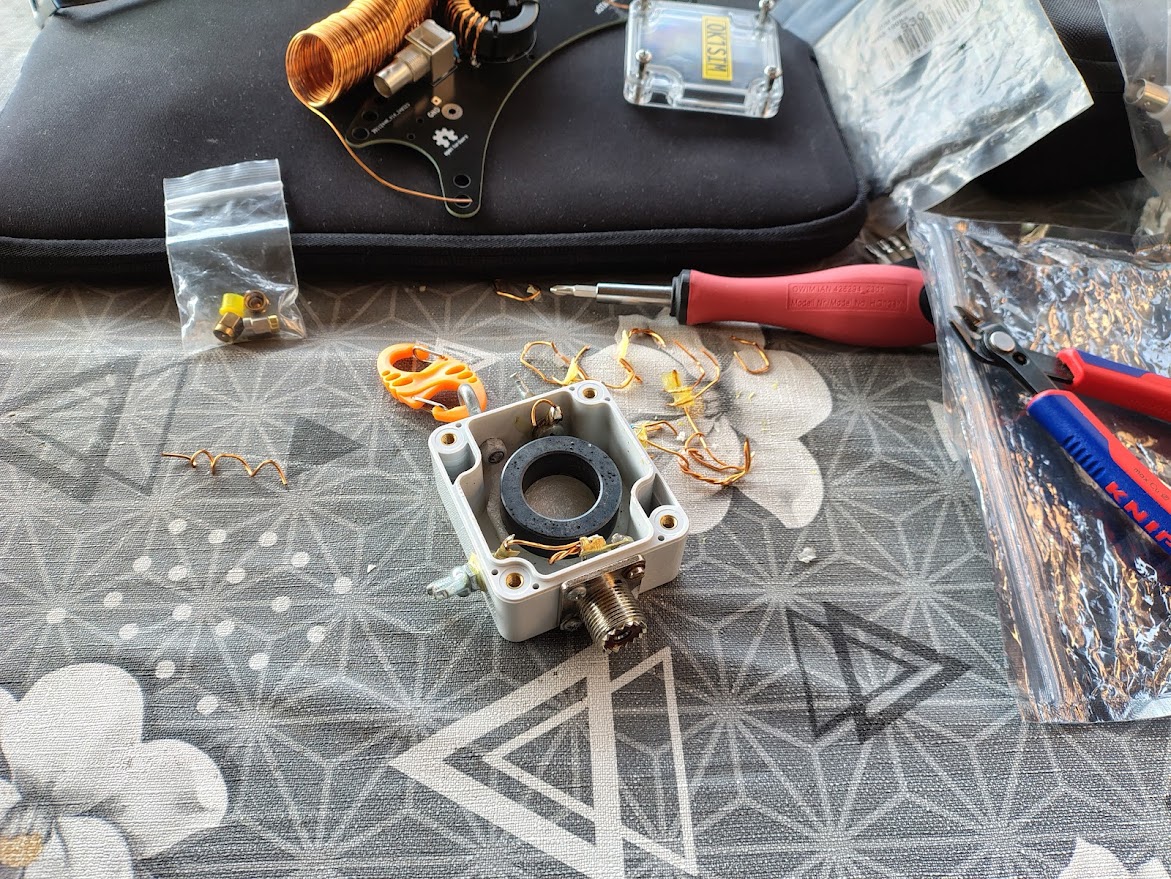

Při vyšším výkonu se mě zřejmě vracelo RF po plášti koaxu (tzv. plášťové proudy) a notebook odpojoval USB kabel vedoucí k rádiu. Nedalo se s tím pracovat, někdy to sneslo 20W, někdy i 25W, jindy to padalo i při 10W. Pořád jsem hledal a hledal a zkoušel, co s tím, jak to vyřešit. Postavil jsem CHOKE, to nefungovalo (a to mě dost naštvalo), předělal jsem balun ze 49:1 na 64:1 (to byla docela fuška, hlavně ta odvaha to nejdřív celý zničit a doufat, že se povede udělat jiné vynutí). Také jsem se průběžně učil používat moje NANOVNA H4, abych si to mohl nějak změřit sám a nemusel nikoho otravovat. Hlavně je třeba kalibrovat.

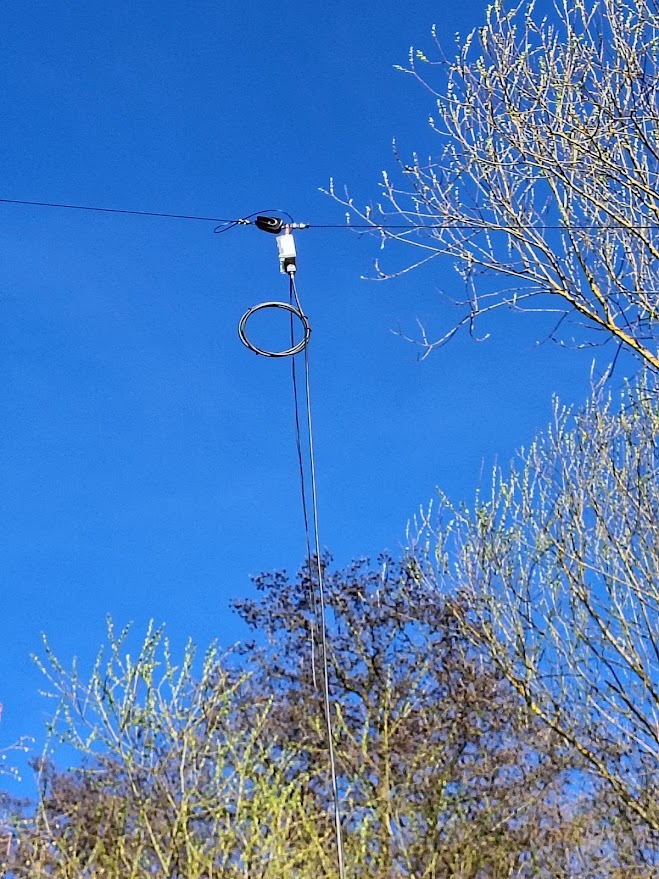

Už jsem byl tak nešťastnej, že jsem si vzal k ruce mojí kamarádku Boženu (CHatGPT) a vedl s ní půl noci v posteli diskusi, co změnit. Musím říct, že tomu Božena docela rozumí (teda takhle, víc než já zdá se) a nakonec mě poradila pár věcí. Hlavně protiváhy, pěkně mě to spočítala, takže tam mám 5.1 metru, 2.6 metru a 1.3 metru tři protiváhy, které vysí dolu a na koaxu jsem udělal tři otočky průměru 10cm zhruba, stahnul jsem to bindr páskama, aby to drželo tvar (pro pražáky - to jsou tr-pásky, nevim proč se tomu říká u vás tak blbě). Taky jsem si udělal fungl nágl novej koax (H155 a 2x PL konektor), abych měl jistotu, že v tom starém není někde chyba. A nakonec se výsledek dostavil.

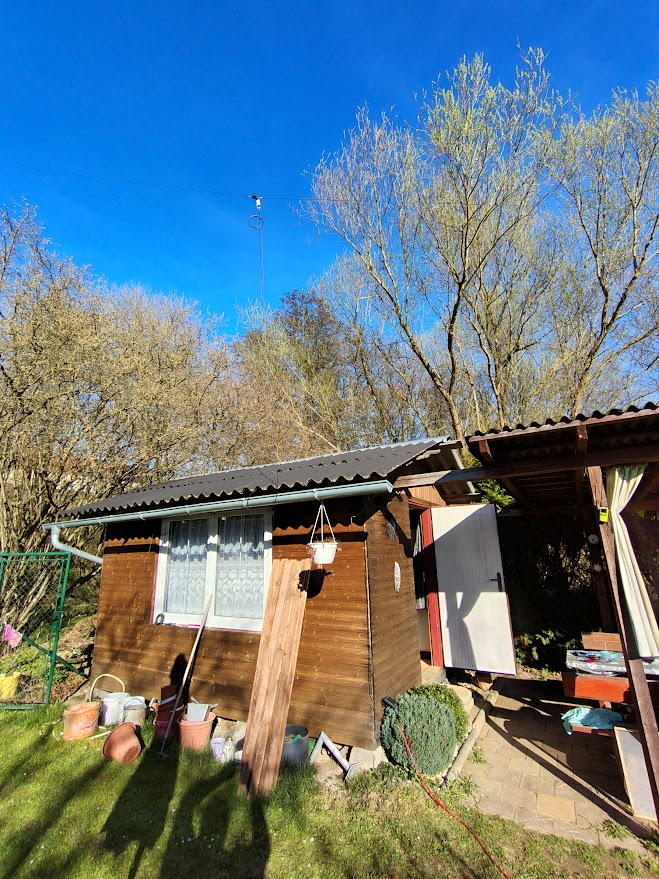

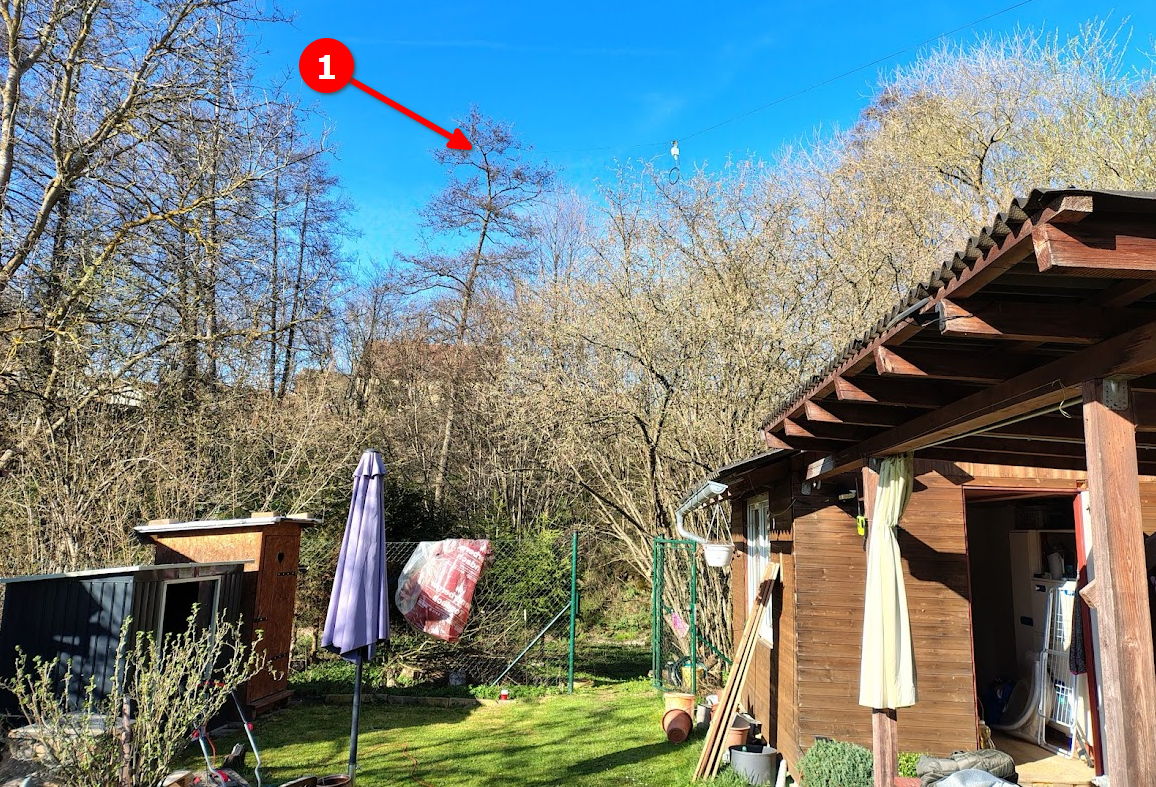

Aktuálně mám jeden konec antény (balun) ve výšce 5.1m nad zemí), druhý konec antény někde cca 25m nad zemí. Balun 64:1. Izolátory, 5m koax H155 (ale falešnej, ne pravej), smyčka z koaxu u balunu, 3x protiváha. A začalo to fungovat. Zřejmě se mě povedlo potlačit plášťové proudy (alespoň nějak provizorně). Prostě sečteno a podtrženo, mohu winlink a JS8call provozovat (pokud bych chtěl tak dokonce i) s 80W výkonu - což ale normálně nedělám, obvykle mám nastaveno 25W. Byl to boj, určitě jsem ještě neskončil. Mám objednané z WIMO.de tovární balun a k němu tovární izolátor - fakt drahé věci - doufám, že to ještě víc eliminuje plášťové proudy, které se mě vrací po koaxu do rádia a způsobují odpojování USB připojení mezi notebookem a rádiem.

Mimochodem, během zkracování antény (dolaďování) jsem si to 2 střihnul moc, takže jsem měl nejlepší PSW moc vysoko, musel jsem ten drát dvakrát celej vyměnit. Twl. To nechceš to pořád dělat dokola ...

Peripetie alespoň prozatím skončili, teď mě čeká pár externích akcí, takže HAM shack nechám chvilku spinkat, ale brzy se k tomu zase vrátím i s novým materiálem. Uvidíme jestli se to ještě dá vylepšit. V plánu je pak doplnění antény o cívku 110uH, aby chodila i 80tka a hlavně stavba HEXBEAMu na vyšší pásma, idálně 20/15/10 s ručním točením. K tomu by měla ještě v budoucnu přibejt bílá hůl na 6m stožárku - ale VKV má prioritu 0 momentálně.

Zjistil jsem také, že můj zdroj (doma vyráběný z průmyslového zdroje MeanWell) mě ručí na 20m pásmu, docela drasticky - takže je potřeba konečně koupit pořádnej zdroj k rádiu. Zajímavé je, že každý problém, který řeším, mě vygeneruje další dodatečné úkoly a hlavně náklady. No nedá se nic dělat, dal jsem se na vojnu, musím bojovat :-)

Falešný koax H155 je tento: https://www.asm.cz/cs/182800

Anténní zářič a protiváhy, je tento drát: www.dx-wire.de - 1.6mm - nová verze
